Yalıtımın En Estetik Hali

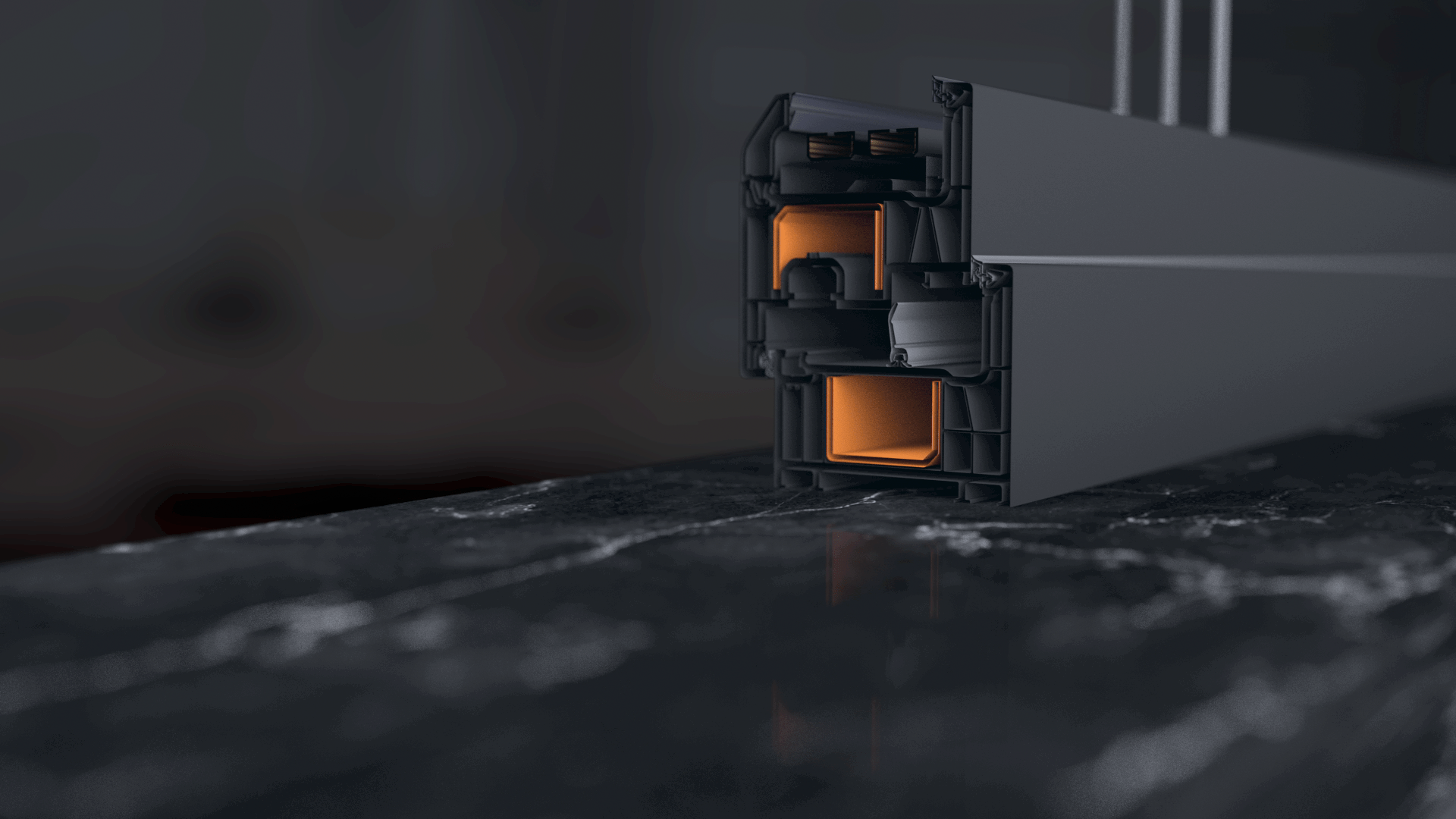

Teknik Bilgiler

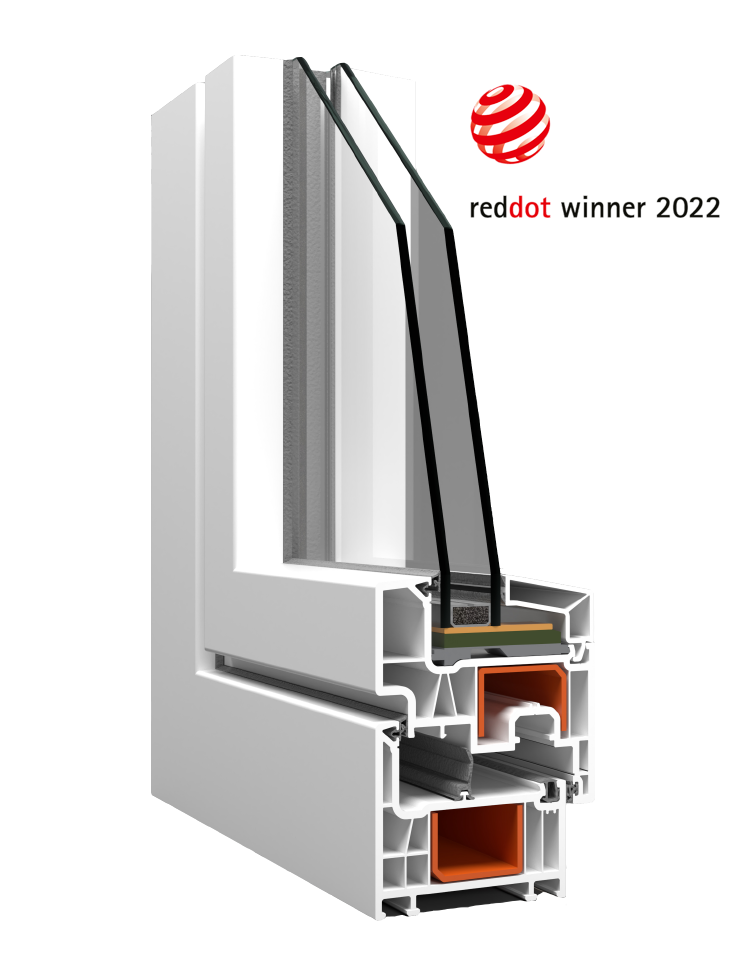

Profil Genişliği : 76 mm
Odacık Sayısı : 6
Sınıf : A Class – TS 5358 – EN 12608
Conta : TPE Gri / Siyah
Conta Sayısı : 2/3 (Orta Conta Opsiyonel)
Çıta : Tek tırnaklı – PCE contalı
Cam Kalınlıkları : 4, 10, 20, 24, 26, 30, 36, 39 mm
Yalıtım
76 mm genişliğinde üretilen P Yeni Dorado 76, PVC sektöründe ilk kez 9 mm’lik iç-dış estetik görünümü,5 odacıklı profil yapısı, 52 mm ye kadar üçlü cam kullanımı ve düşük ısı geçirgenlik değeri ile (*Uw=0,98 W/m²K) yüksek bir ısı yalıtımı sağlamaktadır.
Tasarım
Yeni Dorado76 Pencere ve Kapı Sistemleri estetik ve yalıtımlı yapısının yanı sıra fütürist bir tasarım çizgisine sahiptir. Birbirini takip eden ve keskin hatlara sahip kasa-kanat yapısıyla modern cephelere de tam uyum sağlar. Çok katlı binalarda rüzgar yüküne karşı yüksek mukavemet sağlayan özel tasarım profillere sahiptir

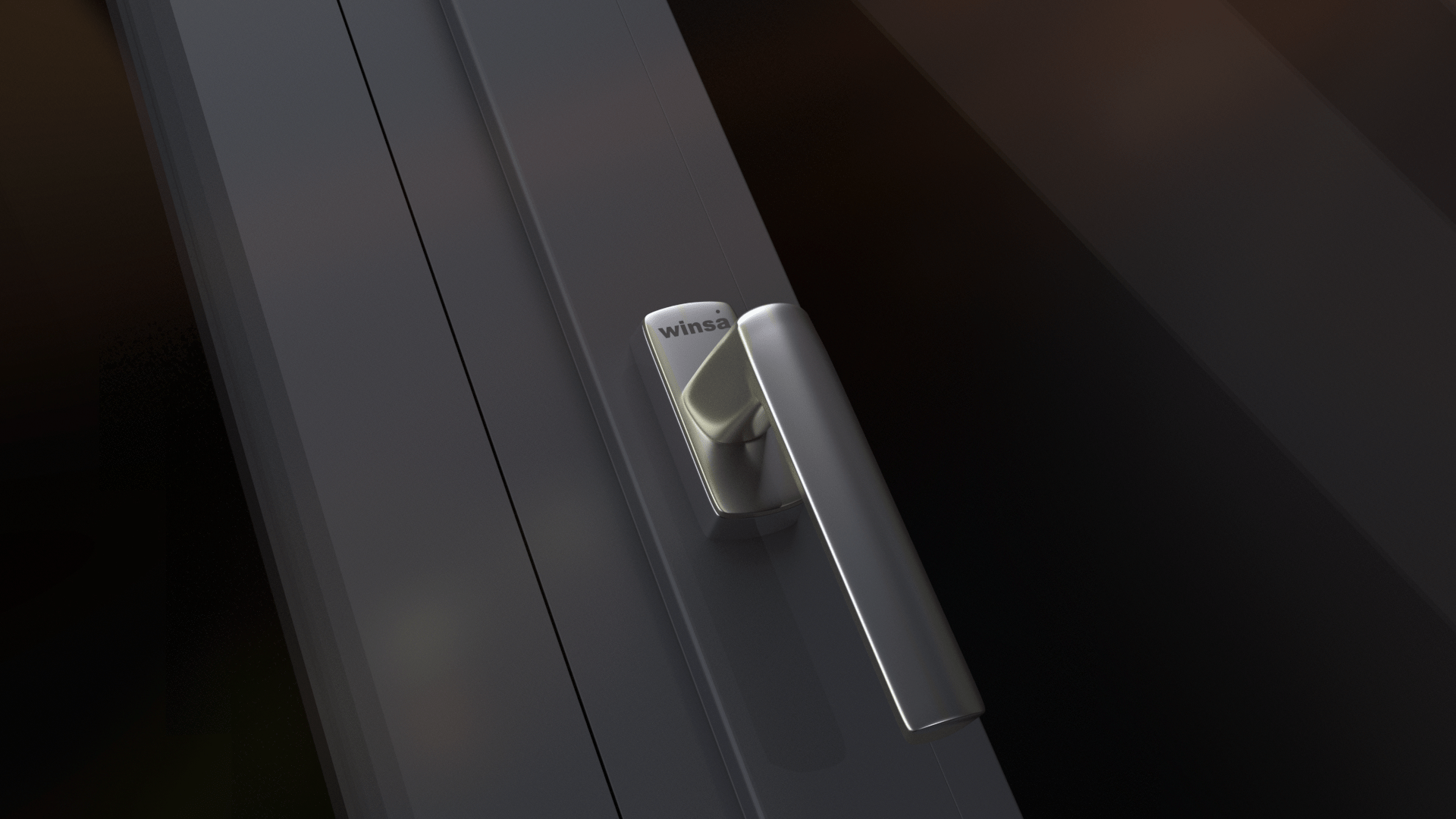

Donanım
Winsa Pvc Sistemlerine özel tek açılım, çift açılım, paralel sürme, katlanır, pivot ve güvenlikli donanım seçenekleri tüm mimari yapılara uygulanabilme özelliğine sahiptir. Winsa donanımları, Winsa Pvc Pencere, Kapı ve Sürme Sistemleri renklerine de tam uyum sağlayarak estetik bir görünüm kazandırır.
Uyumlu Panjur Detayları

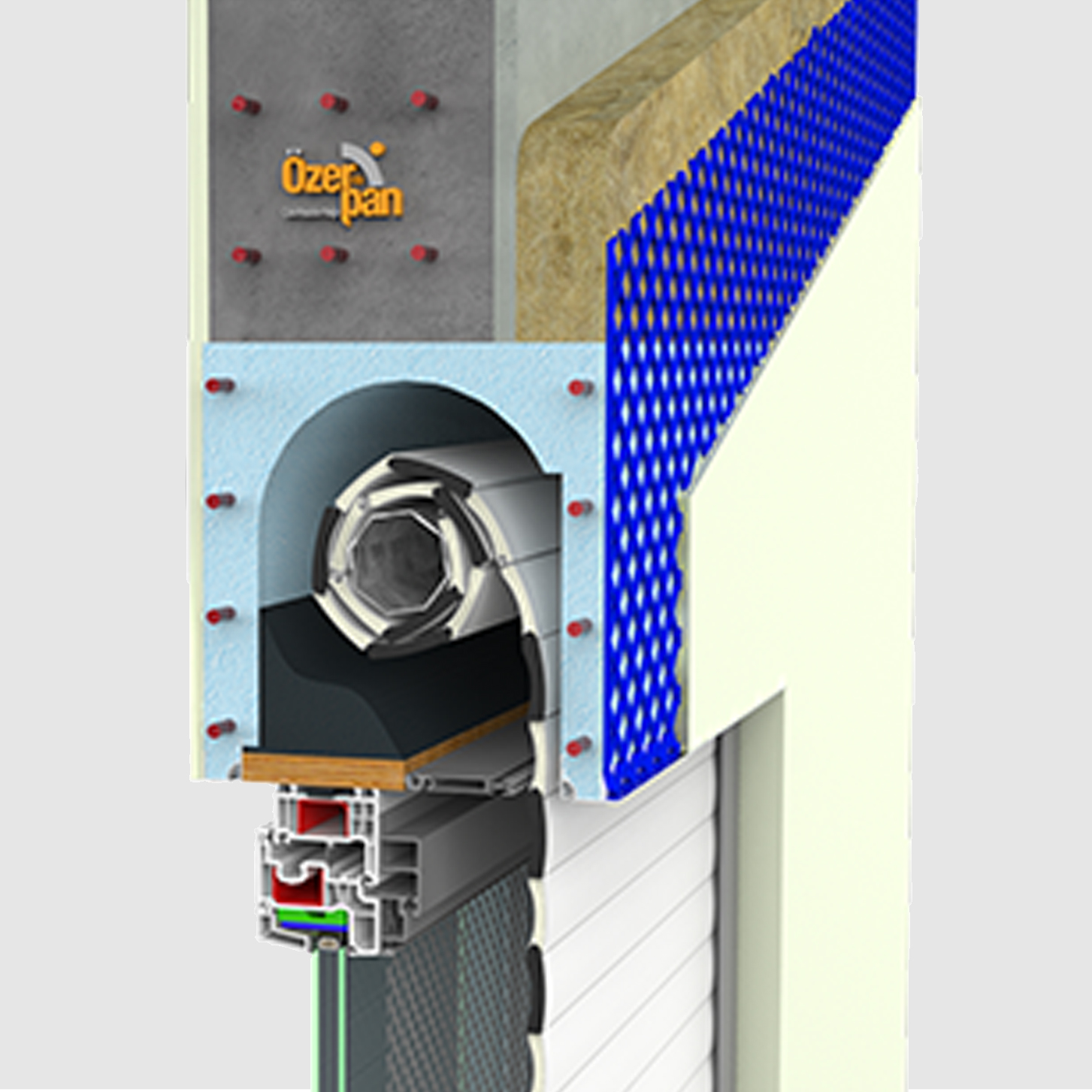

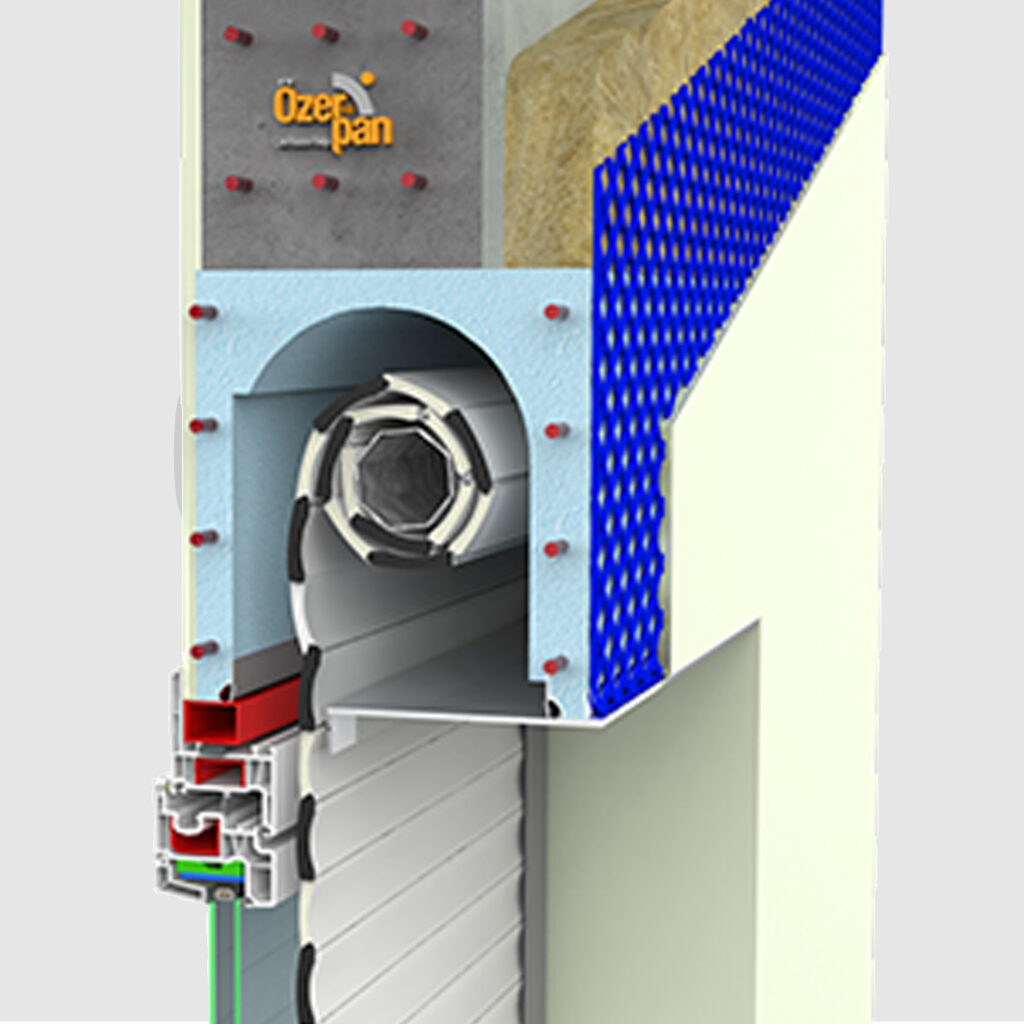

FULLSET PANJUR
Yalıtımlı Full Set sisteminde panjur kasası ve pencereniz bir bütün oluşturur. Bu bir yandan her iki bileşenin mükemmel bir şekilde uyum sağlaması böylelikle maksimum düzeyde ısı yalıtımı ve ses koruması temin edilmesi anlamına gelir, Öte yandan eş zamanlı teslimat, montaj kolaylığı ve zaman tasarrufu sağlar.

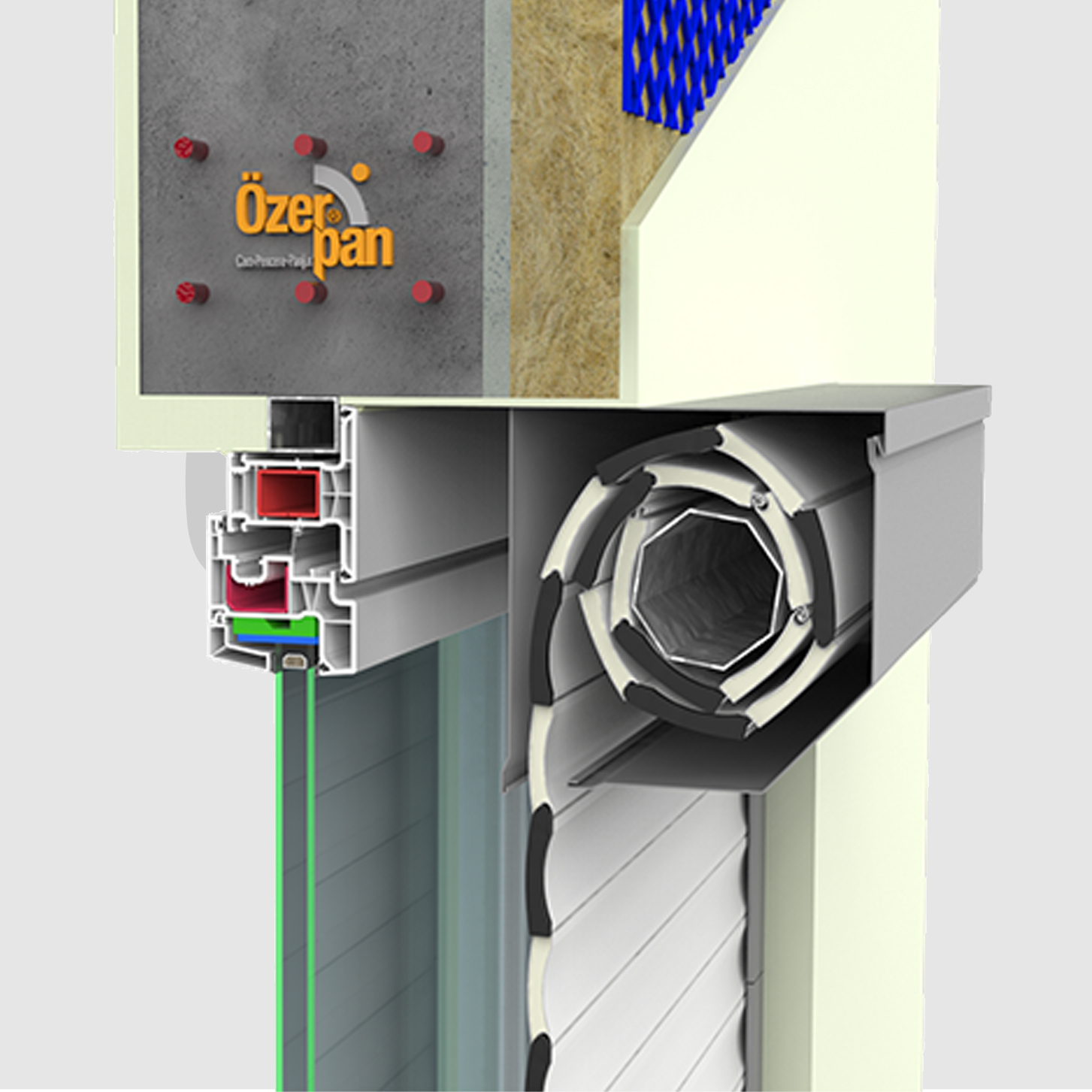

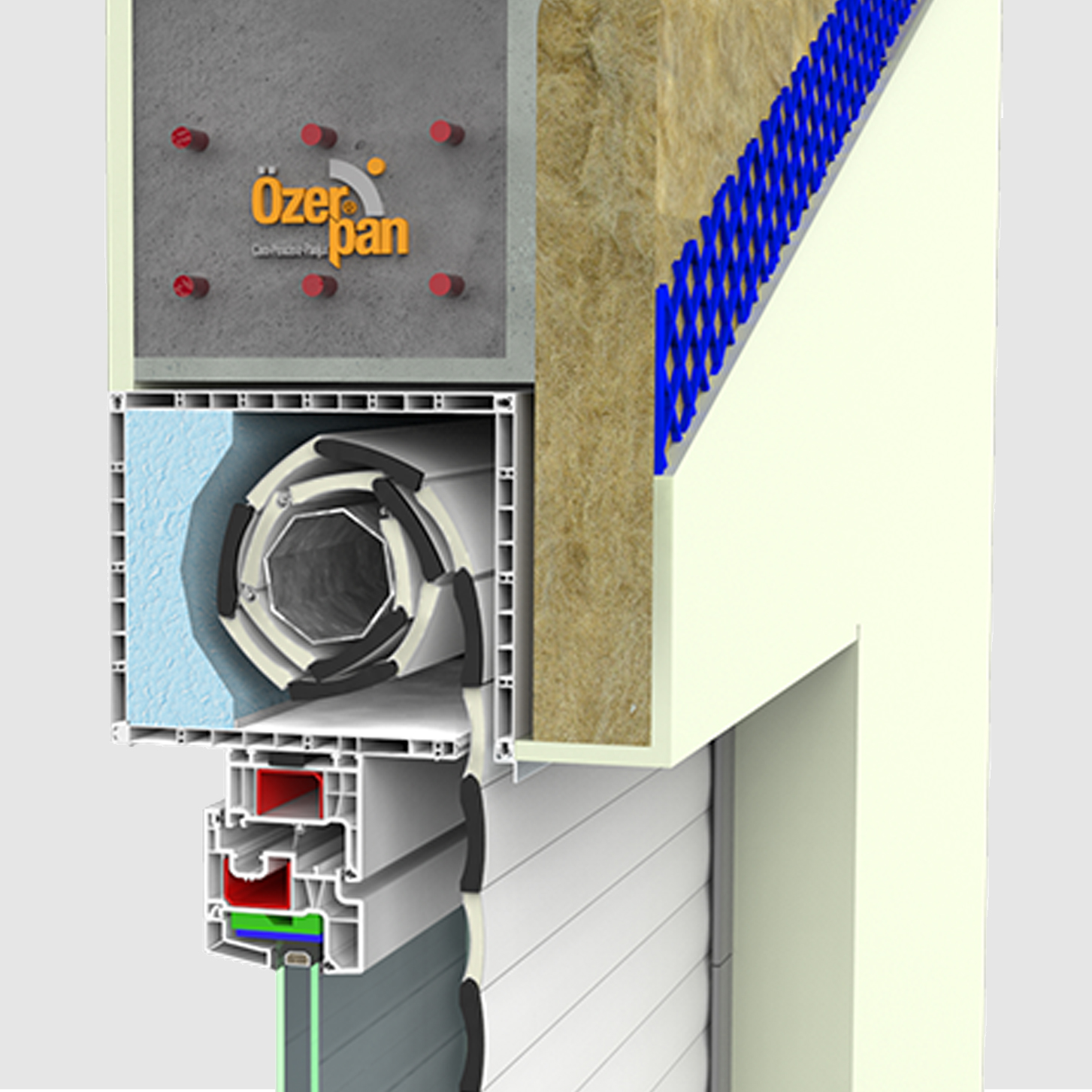

MONOBLOK PANJUR
Monoblok Panjur her türlü yeni yapılarda ve tadilatlarda her marka pencerelerin üzerine monte edilebilen, plastik kutulu, yalıtımlı son derece estetik ve modern görünümle güvenlik ihtiyaçlarınızın yanı sıra her türlü projeyle kolaylıkla uyum sağlar. Monoblok panjurlar tamamen Özerpan fabrikalarında üretilip montaj edildiği gibi, demonte şekilde montaja hazır olarak Türkiye’nin ve Avrupa’nın her yerine sevk edilebilmektedir.

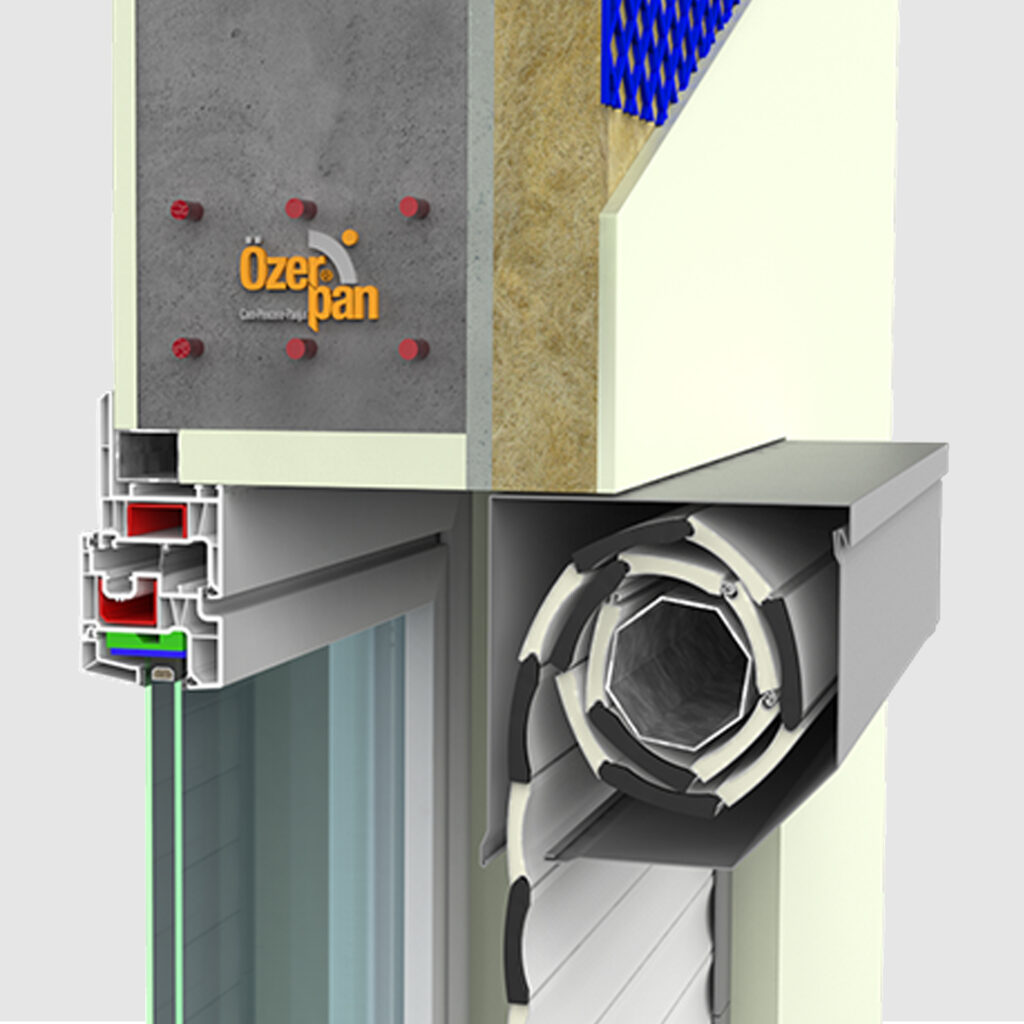

DIŞTAN TAKMA PANJUR
Dış hava şartlarından, güneş ışınlarından ve gelebilecek yabancı cisimlerden korumak üzere özel olarak tasarlanıp imal edilmiştir. Korunmanın yanı sıra diğer bütün Özerpan panjur sistemleri gibi ısı ve ses yalıtımı sağlar. Her türlü doğramalarınıza motorlu ve motorsuz olarak uygulanabilir. Pencere ile birlikte monte edilebildiği gibi her hangi bir tadilata ihtiyaç duymadan mevcut pencelerinize de kolay bir şekilde uygulanabilir.
FULLSET PANJUR
Yalıtımlı Full Set sisteminde panjur kasası ve pencereniz bir bütün oluşturur. Bu bir yandan her iki bileşenin mükemmel bir şekilde uyum sağlaması böylelikle maksimum düzeyde ısı yalıtımı ve ses koruması temin edilmesi anlamına gelir, Öte yandan eş zamanlı teslimat, montaj kolaylığı ve zaman tasarrufu sağlar.

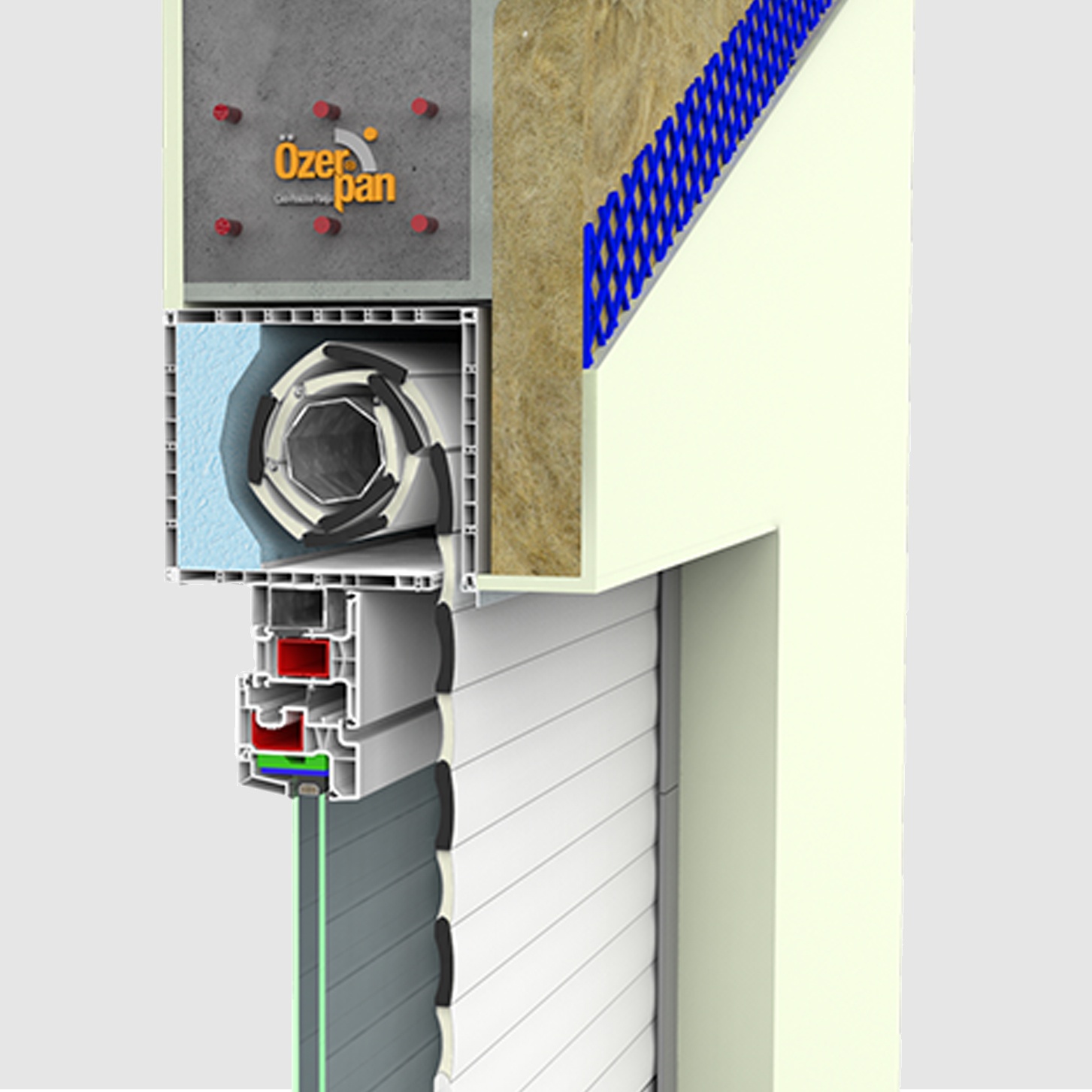

MONOBLOK PANJUR
Monoblok Panjur her türlü yeni yapılarda ve tadilatlarda her marka pencerelerin üzerine monte edilebilen, plastik kutulu, yalıtımlı son derece estetik ve modern görünümle güvenlik ihtiyaçlarınızın yanı sıra her türlü projeyle kolaylıkla uyum sağlar. Monoblok panjurlar tamamen Özerpan fabrikalarında üretilip montaj edildiği gibi, demonte şekilde montaja hazır olarak Türkiye’nin ve Avrupa’nın her yerine sevk edilebilmektedir.

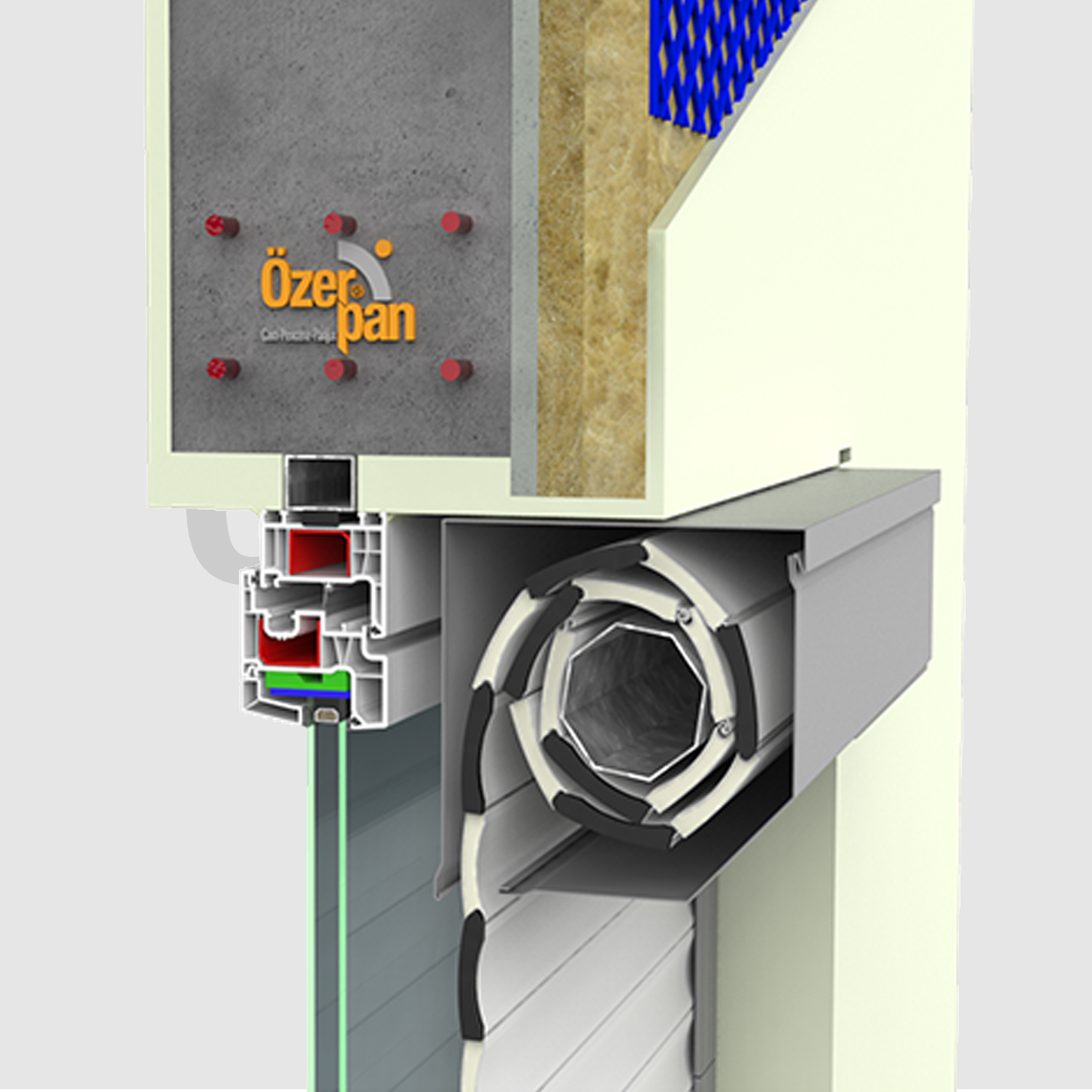

DIŞTAN TAKMA PANJUR
Dış hava şartlarından, güneş ışınlarından ve gelebilecek yabancı cisimlerden korumak üzere özel olarak tasarlanıp imal edilmiştir. Korunmanın yanı sıra diğer bütün Özerpan panjur sistemleri gibi ısı ve ses yalıtımı sağlar. Her türlü doğramalarınıza motorlu ve motorsuz olarak uygulanabilir. Pencere ile birlikte monte edilebildiği gibi her hangi bir tadilata ihtiyaç duymadan mevcut pencelerinize de kolay bir şekilde uygulanabilir.
FULLSET PANJUR
Yalıtımlı Full Set sisteminde panjur kasası ve pencereniz bir bütün oluşturur. Bu bir yandan her iki bileşenin mükemmel bir şekilde uyum sağlaması böylelikle maksimum düzeyde ısı yalıtımı ve ses koruması temin edilmesi anlamına gelir, Öte yandan eş zamanlı teslimat, montaj kolaylığı ve zaman tasarrufu sağlar.
DIŞTAN TAKMA PANJUR
Dış hava şartlarından, güneş ışınlarından ve gelebilecek yabancı cisimlerden korumak üzere özel olarak tasarlanıp imal edilmiştir. Korunmanın yanı sıra diğer bütün Özerpan panjur sistemleri gibi ısı ve ses yalıtımı sağlar. Her türlü doğramalarınıza motorlu ve motorsuz olarak uygulanabilir. Pencere ile birlikte monte edilebildiği gibi her hangi bir tadilata ihtiyaç duymadan mevcut pencelerinize de kolay bir şekilde uygulanabilir.
PENCERE (ALÜMİNYUM, PVC, AHŞAP) VE SÜRME DOĞRAMALARDA KULLANILAN CAM SERİLERİ
Isıcam Nedir? Isıcam Sistemleri, Şişecam tarafından düzenli olarak denetlenen Isıcam Yetkili Üreticileri tarafından üretilen yalıtım camı ünitesinin markasıdır.
Seriler: Isıcam Sistemleri, kullanılan camların özelliklerine bağlı olarak ısı, güneş, gürültü kontrolü, emniyet ve güvenlik gereksinimlerinin birini ya da hepsini üç farklı serisi ve tercih edilecek ek özellikler ile karşılar.
İçerideki ısının dışarıya kaçmasını engelleyerek sınırlı düzeyde yalıtım ve tasarruf sağlar.
Sinerji Isıcam Nedir ?
Yüksek nitelikli ısı kontrol kaplamalı Şişecam Low-E Cam’lar ile üretilir.
• Isı kaybını %50 azaltarak etkin ısı yalıtımı sağlar.
• Yakıt masraflarını düşürür.
• Buğulanmayı geciktirir.
• Doğal gün ışığından ödün vermez.
Sıradan çift cama kıyasla Isıcam S için yapacağınız harcama, kışın yakıttan sağlayacağınız tasarruf ile size 1-2 yılda geri döner
Konfor Isıcam Nedir ?
Yüksek nitelikli ısı ve güneş kontrol kaplamalı Şişecam Solar Low-E Cam’lar ile üretilir.
• Isı kaybını %50, güneş ısısı girişini %40 azaltarak etkin ısı yalıtımı ve güneş kontrolü sağlar.
• Kışın yakıt, yazın klima masraflarını düşürür.
• Buğulanmayı geciktirir.
• Doğal gün ışığından ödün vermez.
Sıradan çift cama kıyasla Isıcam K için yapacağınız harcama, yakıt ve klima masraflarından sağlayacağınız tasarruf ile size 1-2 yılda geri döner
Maksimum ısı yalıtımı için geliştirilen, hem dış cam hem iç cam plakasında yüksek nitelikli ısı kontrol kaplamalı Şişecam Low-E Cam’ların kullanıldığı üçlü Isıcam ünitesidir.
• Sıradan çift cama göre 4 kat, Isıcam S’ye göre 2 kat daha iyi ısı yalıtımı sağlar.
• Yakıt masraflarını düşürür.
• Güneş ısısından maksimum fayda sağlarken, gün ışığının %70’ini içeri alarak aydınlık yaşam alanları yaratır.
• Buğulanmayı geciktirir.
Sıradan çift cama kıyasla Isıcam S 3+ için yapacağınız harcama, yakıt masraflarından sağlayacağınız tasarruf ile size yaklaşık 2-3 yılda geri döner.
İhtiyacınızı belirleyin, doğru Isıcam’ı seçin
Isıcam Sistemleri’nin tüm serileri, ek özelliklerle özelleştirilip zenginleştiriliyor. Ek özellikler, seçilen serinin üzerine eklenerek yaşam alanlarının tüm ihtiyaçlarını karşılıyor, mutlu ve huzurlu iç mekanlar yaratıyor.
Maksimum ısı yalıtımı ve güneş kontrolü için geliştirilen ve dış cam plakasında yüksek nitelikli ısı ve güneş kontrol kaplamalı Şişecam Solar Low-E Cam’ın, iç cam plakasında ise ısı kontrol kaplamalı Şişecam Low-E Cam’ın kullanıldığı üçlü Isıcam ünitesidir.
• Sıradan çift cama göre 4 kat, Isıcam K’ya göre 2 kat daha iyi ısı yalıtımı sağlar.
• Yakıt ve klima masraflarını düşürür.
• Güneş ısısı girişini sıradan çift cama göre %48 azaltır.
• Buğulanmayı geciktirir.
Sıradan çift cama kıyasla Isıcam K 3+ için yapacağınız harcama, yakıt ve klima masraflarından sağlayacağınız tasarruf ile size yaklaşık 2-3 yılda geri döner.
İhtiyacınızı belirleyin, doğru Isıcam’ı seçin
Isıcam Sistemleri’nin tüm serileri, ek özelliklerle özelleştirilip zenginleştiriliyor. Ek özellikler, seçilen serinin üzerine eklenerek yaşam alanlarının tüm ihtiyaçlarını karşılıyor, mutlu ve huzurlu iç mekanlar yaratıyor.
İhtiyacınızı belirleyin, doğru Isıcam’ı seçin
Isıcam Sistemleri’nin tüm serileri, ek özelliklerle özelleştirilip zenginleştiriliyor. Ek özellikler, seçilen serinin üzerine eklenerek yaşam alanlarının tüm ihtiyaçlarını karşılıyor, mutlu ve huzurlu iç mekanlar yaratıyor.
Lamine – Emniyet ve Güvenlik
Şişecam Lamine Cam, camın kırılması durumunda dağılmasını önleyerek oluşabilecek yaralanmaları engeller, emniyet ve güvenliği bir arada sağlar.
Akustik Lamine – Gürültü Kontrolü, Emniyet ve Güvenlik
Şişecam Akustik Lamine Cam, ses yalıtımı sağlayarak gürültü geçişlerini azaltırken camın kırılması durumunda da dağılmasını önleyerek emniyet ve güvenliği bir arada sağlar.
Temperlenebilir – Isı-Güneş Kontrolü ve Emniyet
Temperlenebilir Low-E Cam, ısı kontrolü ve emniyeti; Temperlenebilir Solar Low-E Cam, ısı-güneş kontrolü ve emniyeti bir arada sağlar. Bu ek özellik, yalnızca Isıcam S ve Isıcam K ürünlerine eklenebilir.
3’lü Sistem – Maksimum Isı, Güneş, Gürültü Kontrolü, Emniyet ve Güvenlik
Üç adet camdan oluşan 3’lü Isıcam Üniteleri, bünyesinde kullanılan camlara bağlı olarak maksimum ısı, güneş, gürültü kontrolü, emniyet ve güvenlik gereksinimlerinin birini ya da hepsini tercih edilecek ek özelliklere göre karşılar.
Renkli – Güneş Kontrolü
Şişecam Renkli Düzcam, çeşitli renk seçenekleri ile farklı alternatifler sunarak güneş kontrol özelliğiyle bina içine güneş ısısı girişini sınırlar, güneşin aşırı parlaklığını denetler.
Reflektif – Güneş Kontrolü
Şişecam Tentesol ve Şişecam Tentesol Titanyum, güneş kontrol özelliğiyle bina içine güneş ısısı girişini sınırlar, güneşin aşırı parlaklığını denetler ve reflektif özelliği sayesinde ışığın güçlü olduğu yönde ayna etkisi yaratır.
Isıcam ‘ınızı bulunduğunuz bölgenin iklim şartlarına göre seçerek en doğru ve en verimli yalıtımı sağlayabilirsiniz.
Dondurucu Soğuklarda !
Bir Okçu ve Bir Çekiççiye Karşı!
Gürültüye Karşı !
DORADO 76 CAM KOMBİNASYONLARI
Isıcam Genişliği : 24 mm
Cam Kalınlığı : 4 mm x 2
Cam Arası Çıta : 16 mm
Isıcam Genişliği : 30 mm
Cam Kalınlığı : 4 mm x 2
Cam Arası Çıta : 20 mm
Isıcam Genişliği : 36 mm
Cam Kalınlığı : 4 mm x 3
Cam Arası Çıta : 12 mm x 2
Isıcam Genişliği : 44 mm
Cam Kalınlığı : 4 mm x 3
Cam Arası Çıta : 16 mm x 2
CAM SERİLERİNE EKLENEBİLİR EK ÖZELLİKLER
Birçok farklı modeli ve renk seçeneği ile her türlü kapı pencere modeline uygulanabilen jaluzi sistemi bina dış cephesinde ve iç bölmelerde uygulanarak estetik bir görünüm sağlar.
İstenilen ışık ve gizlilik miktarını kolayca kontrol edebildiğiniz ısıcam arası jaluzi sisteminde, dışarıdan herhangi bir temas durumu olmadığı için çocuklu evlerde güvenliği arttırır.
Isıcam arası jaluzi sistemi odaya giren ısı ve güneş ışığı üzerinde hassas manuel veya elektronik kontrol sağlayarak maksimum enerji verimliliği sağlar.
Avantajları;
- Isıtma ve soğutma giderlerinde tasarruf.
- Kullanıldığı mekanda ayrıca perde gerektirmez.
- Tüm nitelikli camlarla uyum sağlama özelliği.
- Renk atma ve üretim hatalarına karşı garanti.
- Yüksek derecede ısı ve ses yalıtımı sağlar.
- Jaluzilerin kirlenmesini ve şekil bozukluğuna uğramasını engeller.
- Dilediğiniz ölçüde ışık ve görüntü kontrolü sağlar.
- Bakım ve temizlik gerektirmez.
Isıcam arası karolaj kısaca iki kat cam yapısı arasına dış ve iç tasarımdaki estetik görünümü arttırmak için farklı materyaller kullanılarak yapılan bir tasarımdır. Bu sayede binaların mimarisine adeta yeni bir boyut getirilmektedir.
Isıcam arası karolaj yapımının temel teknik özellikleri şu şekilde belirlenebilmektedir:
- Ultraviyole ışınlara dayanıklılık sağlayacak şekilde hazırlanmaktadır.
- Renk ve desen portföyü oldukça çeşitli olan bir tasarım seçeneğidir.
- 8 mm, 18 mm, 26 mm ve 45 mm gibi değişik boyutları bulunmaktadır.
Argon Gazı Uygulaması Yalıtım Camı ünitelerinin ara boşluğundaki kuru hava yerine bu boşluğa Argon Gazı doldurulması ile meydana gelen ısı camdır. ARGON (Ar) ; renksiz, kokusuz, asal bir gazdır. Yanıcı-patlayıcı değildir. Hiçbir tehlikesi yoktur. Herhangi bir madde ile reaksiyona girmez. Herhangi bir toksin etkisi, ya da çevreye verdiği bir zarar yoktur.
ARGON (Ar) ; asal bir gaz olduğundan herhangi bir madde ile bileşik oluşturmaz. Bu özelliğinden dolayı Low-e ve/veya Konfor kaplamalı ünitelerde de güvenle kullanılır. Argon gazının ısı geçirgenlik katsayısı düşük olduğundan kış aylarında içerideki ısının dışarıya, dışarıdaki soğuğun içeriye nüfuzu zorlaşır. Yaz aylarında ise dışarıdaki ısının içeriye geçişi zorlaşır.
Argon gazlı ısıcamda amaç; ısı yalıtım özelliğini en üst seviyeye çıkarmak ve bina/konut yakıt veya soğutma giderlerini azaltmaktır. Normal çift cam veya ısıcamlarda boşluğa hava yerine argon gazı doldurulduğunda bina ısı yalıtımına % 25 daha ek kazanç sağlamaktadır. Bu durum kış aylarında %25 yakıt masrafından tasarruf sağlamaktadır. Argon gazlı ısıcam kullanımında kendi maliyetini 1-2 yılda amorti etmektedir. Normal sinerji camlarda K değeri 1.3 iken, argon gazı uygulamalı camda 1.1’e düşer.

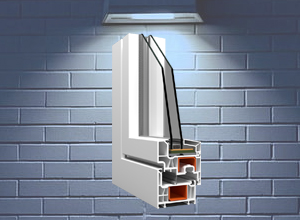

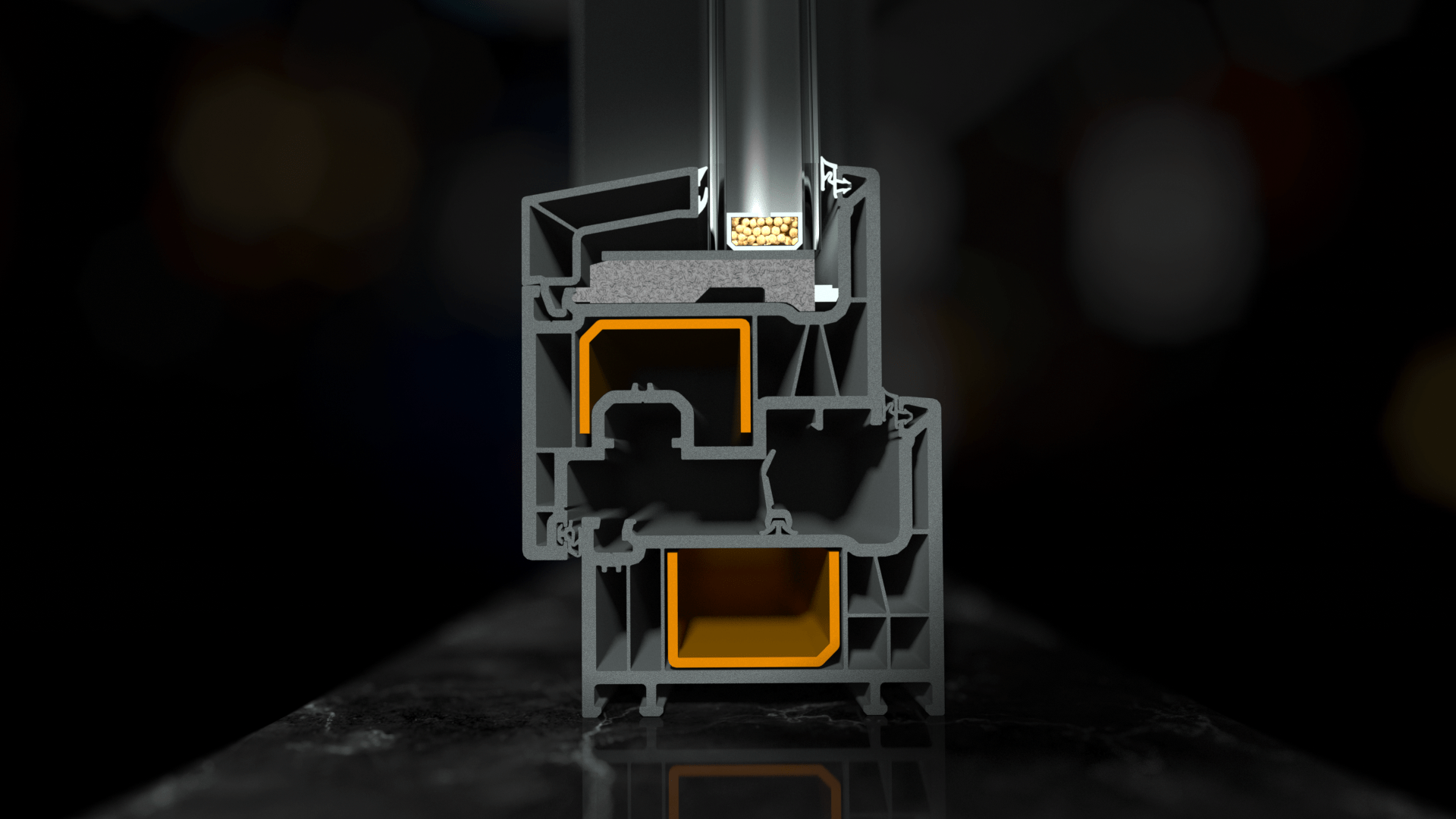

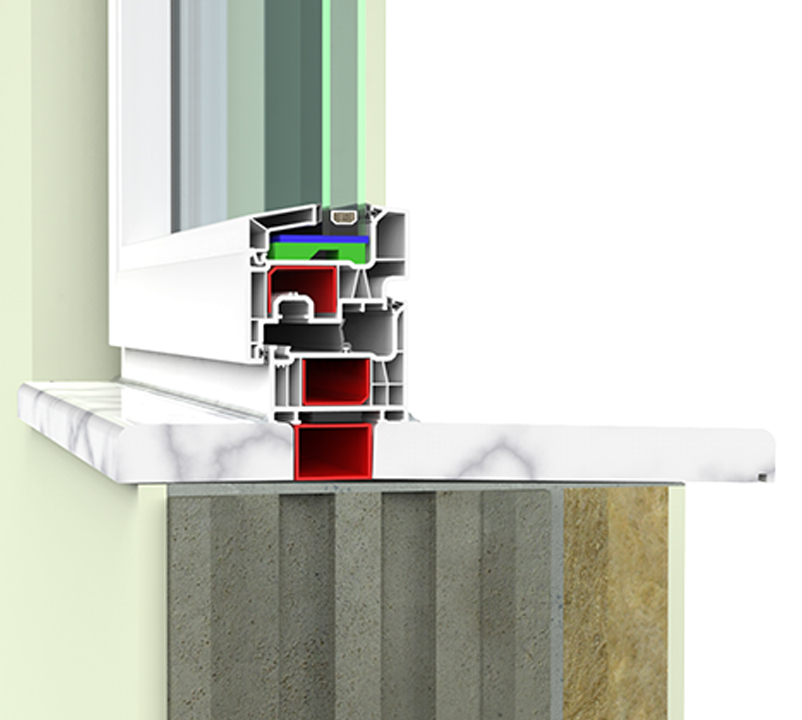

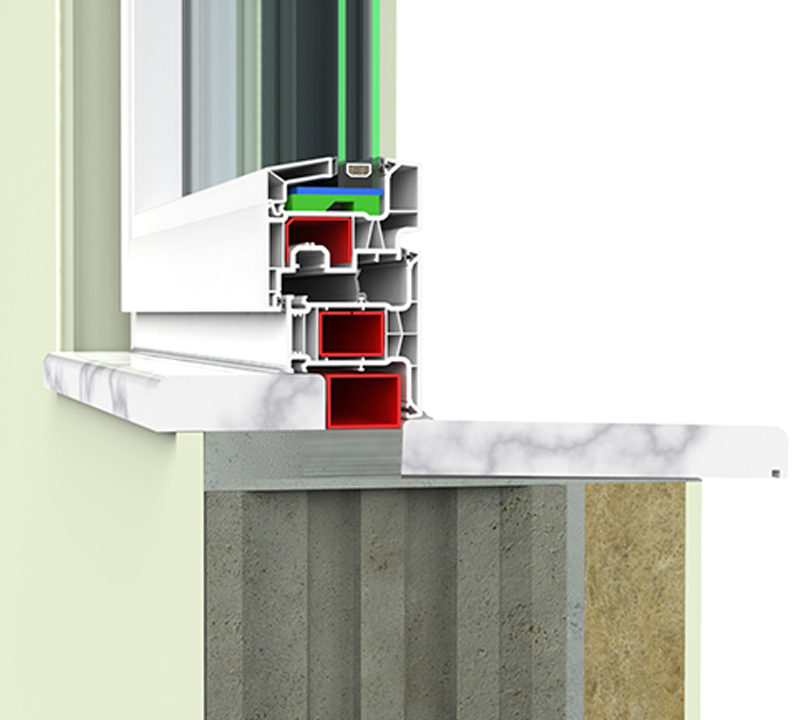

PVC ÜRÜN KESİTLERİ
PENCERE AÇILIM SEÇENEKLERİ
Pencere açılım şekilleri (diğer ifadeyle: açılım çeşitleri, açılım seçenekleri, açılış tipleri) nelerdir? Görselleri ve İngilizce karşılıklarıyla bu sayfada bütün pencere ve kapı açılım şekillerini bulabileceksiniz. Pencere ve kapıların açılım tipleri (açılım şekilleri) elemanın binadaki konumuna ve kullanıcı isteklerine göre belirlenir.
Açılamayan çerçeve, sabit çerçeve. Açılır pencerelerin yanında, arasında, üstünde ve havalandırma gerektirmeyen yerlerde aydınlatma için tercih edilebilir.
PVC açılım tipleri aksesuarları , arasında en çok kullanılan, Pvc Pencerelerde dıştan kol bulunması istenmeyen kanat açılımlarında kullanılan en temel açılım çeşididir. Ürün gamının en ucuz aksesuarıdır.
Pvc Pencere ve kapılarda kullanılabilen, tek açılım sistemine ek olarak kanadın üst tarafından açılarak havalandırma pozisyona geçmesi sağlayan aksesuardır. Çift açılım pozisyonunda kullanıldığında, kontrollü bir akış sağlanarak evin sağlıklı bir şekilde havalandırılmasını mümkün kılar. Özellikle büyük kanat ölçülerinde, kanadın tüm çevresinden kilitlemesini sağlayarak sızdırmazlığa ve güvenliğin artırılmasına yardımcı olur.
Pvc Pencere ve kapılarda kullanılabilen, aynı kasa içerisinde açılan çift kanattan oluşan, her iki kanatta açıldığında ortasında herhangi bir kayıt-profil bulunmayan, PVC aksesuar sistemimizdir. Üzerinde kol bulunan kanat en çok kullanılan kanattır ve aktif kanat olarak adlandırılır, tek ve çift açılım PVC aksesuarı kullanılabilir.
Pvc Pencerelerde kullanılabilen, dar ve küçük alanlarda (Çatı, Hol, Mutfak) tercih edilen PVC pencere sistemimizdir. Daire, dikdörtgen ve kare şeklinde imal edilebilir. Kanat kendi ekseni etrafında dönerek havalandırma ve temizlik sağlanır. Yatay ve düşey eksende hareket edebilir.
Pvc Pencerelerde kullanılabilen, dar ve küçük alanlarda (Çatı, Hol, Mutfak) tercih edilen PVC pencere sistemimizdir. Daire, dikdörtgen ve kare şeklinde imal edilebilir. Kanat kendi ekseni etrafında dönerek havalandırma ve temizlik sağlanır. Yatay ve düşey eksende hareket edebilir.
Pvc Pencerelerde, kanadın yalnızca üst tarafından açılarak havalandırma pozisyona geçmesi sağlayan, genelde tuvalet ve banyolarda, havalandırmanın sürekli olması istenen durumlarda kullanılan aksesuardır. Kontrollü bir akış sağlanarak, kullanılan mekanın sağlıklı bir şekilde havalandırılmasını mümkün kılar. Genellikle küçük ebatlı pencerelerde kullanılır.
KAPI AÇILIM SEÇENEKLERİ
Kapı açılım şekilleri (diğer ifadeyle: açılım çeşitleri, açılım seçenekleri, açılış tipleri) nelerdir? Görselleri ve İngilizce karşılıklarıyla bu sayfada bütün pencere ve kapı açılım şekillerini bulabileceksiniz. Pencere ve kapıların açılım tipleri (açılım şekilleri) elemanın binadaki konumuna ve kullanıcı isteklerine göre belirlenir.
Pvc Pencere ve kapılarda kullanılabilen, geniş ve yüksek açıklıkların, yalıtımdan ödün vermeden, yapı estetiği bozulmadan geçilebilmesine imkan sağlayan SÜRME PVC aksesuar sistemimizdir. Bahçe, bakon çıkışlarında, geniş pencerelerde, fransız balkon detaylarında uygulanabilir.
Pvc Pencere ve kapılarda kullanılabilen, normal kanat açılımlarının istenmediği, ekonomik ve sorunsuz SÜRME PVC sistemimizdir. Bahçe, balkon çıkışlarında, geniş pencerelerde, fransız balkon detaylarında uygulanabilir. Sabit sürme, çift kanatlı sürme, pervazlı kasalı sürme, sineklikli sürme gibi ana ve detay profilleri ile zenginleştirilebilir.
Pvc Pencere ve kapılarda kullanılabilen, çok geniş ve yüksek açıklıkların, yalıtımdan ve statik dayanımdan ödün vermeden, yapı estetiği bozulmadan geçilebilmesine imkan sağlayan en gelişmiş aksesuar sistemimizdir. Bahçe, bakon çıkışlarında, geniş pencerelerde, fransız balkon detaylarında uygulanabilir.
PENCERE ( ALÜMİNYUM, AHŞAP ) DOĞRAMALARI MONTAJ UYGULAMA DETAYI
